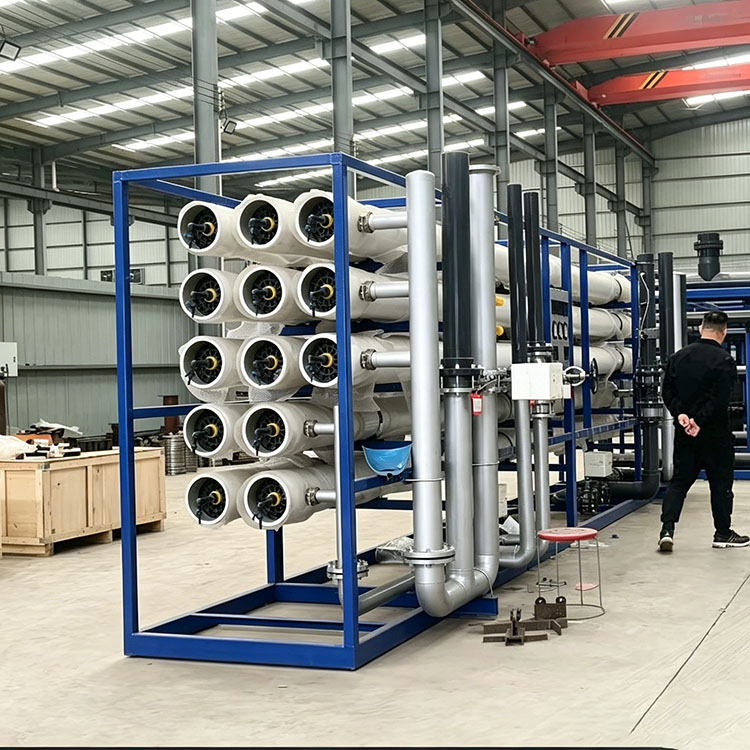

反滲透系統的組成

1、高壓泵高壓泵(分滲透增壓泵)為反滲透系統進水提供足夠反滲透系統運行所需要的壓力。

2、壓力容器和膜元件壓力容器有各種不同直徑、長度和壓力等級，在選用壓力容器時，所選擇的壓力等級必須高于因膜污染需要提高運行壓 力情況下的最高壓力(一般要求，必須比3年后系統運行壓力設計值高10%)。

3、緊急開關

當發生不正常操作狀態時，必須保護膜元件，如果出現這類狀況如預處理失誤等，必須立即關閉設備。下表列舉了一些不正常的操作情況及其處理的方法

1RO/NF 系統中通常使用以下幾類閥門:

4、閥門

——在整個系統進水閥，當需要對系統進行維修或保存系統時，起良好的切斷作用;

——離心泵泵出口端的調節閥，應能控制操作壓力及系統升壓速度；

——泵出口端應該裝設止回閥產水管路上應裝設有止回閥及防止產水壓力超過進水壓力的對地壓力泄放閥;

——濃水管路上應設有控制回收率的濃水流量控制閥(注意:不可使用背壓閥);

——產水管線上應裝有排放閥，用于清洗或開機時排放不合格產水;

——進水和濃水管路上應設有連接清洗回路的閥門(每段能單獨清洗)；

5、控制儀表

為保證R0/NF 系統的正常操作，必須安裝一些必要的儀表，儀表的準確度也相當重要，應按照制造商的規定進行儀表安裝與校正。

——壓力表用于測量保安濾器的壓降、泵進出口的壓力、膜元件進口壓力、系統段間壓降和產水壓力，充液的壓力表應使用與膜相兼容的液體如水或甘油，而不允許使用油脂或其它不溶于水的液體;
——流量計用以測量濃水和產水總流量以及每一段的產水流量;

——產水和進水管線上的水表用以記錄累積的產水量及系統耗水量;

——計時器用以記錄累積的操作時間;在加酸之后的進水管路上安裝pH 儀用以監控碳酸鹽是否結垢;

——電導計安裝于進水、濃水和產水管線上以檢測產水水質和系統表觀脫鹽率;

——在進水、濃水及產水管線上(總產水及各段分產水)均應設置取樣口，便于評估系統的性能表現，并建議在每支壓力容器的產水出口設置一個取樣口，以方便今后的故障排除；

6、水箱
水箱內的的水位通常應保持在最低的水位以上，必須正確地安裝水箱的進避免水箱內存在死角，還須對水箱 采取防止塵埃及微生物污染的措施，特別嚴格的使用條件下，要求水箱為密閉型，并設置特制的水箱呼吸過濾器。根據不同的系統需求，一般分為原水箱，中間水箱，產水箱(純水箱)、清洗水箱、加藥箱。

7、其他可選設備

為了提高系統運行的智能化，需要配置的其他過程測量儀器。
